Menginstall DVD player

1.Hubungan audio
Hubungan pertama untuk bagian sinyal audio. Terdapat beberapa pilihan tergantung pada penerima yang dimiliki. Pilihan terbaik (jika ada) adalah menggunakan optic (juga dinamakan Tos-link) atau koneksi digital coaxial (RCA). Kedua pilihan ini sama kualitasnya, juga sama dalam hal penggunaan dibutuhkan dua keluaran pada DVD player dan sebuah masukan pada penerima. Hanya pada penerima dibangun dalam decoder dolby digital.
Jika penerima dibangun tidak memiliki Dolby Digital atau DTS decoder, namun merupakan Dolby Digital ready cari kanal Dolby 5.1 atau kanal DTS 5.1. Hubungan ini meliputi enam kabel, berkaitan dengan perbedaan kanal speaker : kiri depan, senter depan, kanan depan, kiri belakang, kanan belakang dan subwoofer.
Pilihan akhir dihubungkan dua komponen keluaran analog RCA. Ini merupakan hubungan dua kabel dengan satu kabel mengirimkan suara speaker kiri dan kabel yang lain mengirim speaker kanan. Hubungan ini akan mengirimkan suara stereo, namun mungkin hanya merupakan pilihan jika memasang televisi secara langsung, atau jika yang dimiliki penerima tua dua kanal.

2.Hubungan video
Pilihan kualitas terbaik menggunakan hubungan komponen. Hubungan ini terdiri dari tiga kabel : warna label merah, biru dan hijau. Oleh karena itu hubungan ini hanya ada pada seperangkat penerima dan televisi mutakhir.
Pilihan berikutnya adalah S-Video. Hubungan DVD player satu kabel pada penerima.
Pilihan terakhir serupa dengan pengaturan audio, menggunakan keluaran video RCA analog, biasanya dengan warna label kuning pada kedua ujungnya. Ini akan mengirimkan kualitas terendah, namun mencukupi untuk televisi yang paling tua.

A.Koneksi Dasar DVD player dan TV dengan jack masukan Audio/Video

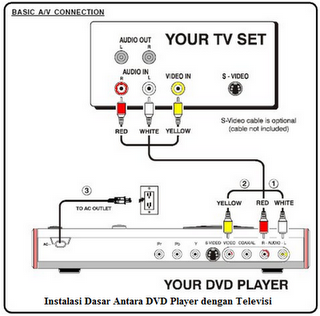

Gambar 3.1

Sisipkan kabel audio dalam AUDIO jack L (kiri = putih) dan R (kanan = merah) dibelakang DVD player, dan dalam jack AUDIO IN dalam perangkat TV.
Sisipkan kabel video (kuning) ke dalam jack VIDEO dibelakang DVD player dan ke dalam jack VIDEO IN perangkat TV.
Sisipkan kabel daya AC ke dalam saluran AC.
Tekan tombol play pada DVD player.

B.Koneksi DVD player, TV dengan Jack masukan Audio Video menggunakan kabel S-Video


Gambar 3.2

Sisipkan kabel audio ke dalam jack AUDIO L (kiri=putih) dan R (kanan = merah) dibelakang DVD player dan jack AUDIO IN pada televisi.
Sisipkan kabel S-Video ke dalam jack S-Video dibelakang DVD player dank e jack S-VIDEO pada televisi. Koneksi ini memungkinkan kualitas gambar yang lebih baik (kabel kuning VIDEO IN atau OUT dalam S-VIDEO tidak diperlukan). Jika Tv tidak mempunyai S-VIDEO, gunakan koneksi dasar video pada gambar sebelumnya.
Sisipkan kabel daya AC ke dalam saluran AC.
Mainkan DVD

C.Koneksi DVD player, televisi dengan jack audio input dan jack komponen video
Sisipkan kabel audio ke dalam jack AUDIO L (kiri = putih) dan R (kanan = merah) di belakang DVD player dan ke dalam jack AUDIO IN pada televisi.
Sisipkan kabel VIDEO ke dalam jack keluaran komponen video dibelakang DVD player dan jack masukan kompenen video pada televisi.
Sisipkan kabel daya AC ke dalam saluran AC.
Mainkan DVD.

Gambar 3.3

Catatan:
Untuk kemungkinan gambar terbaik gunakan jack komponen video pada televisi, dan atur VIDEO OUT pada YUV. Jika televisi tidak mempunyai masukan komponen video dapat menggunakan jack S-Video pada DVD player dan atur VIDEO OUT pada S-Video.
Jika jack masukan komponen video dalam televisi ditandai Pr, Pb, Y artinya pengaturan televisi telah mempunyai fungsi progressive scan, tombol DISPLAY/P-SCAN pada remote control tidak perlu ditekan untuk memilih PROGRESSIVE TV. Jika jack masukan kompoenen video pada televisi ditandai Cr, Cb, Y. dalam kaitannya penggunaan fungsi P-SCAN, setelah koneksi tekan tombol DISPLAY/P-SCAN untuk memilih PROGRESSIVE TV.

D.Hubungan kombinasi DVD Player+TV+Dolby Digital Theater System (audio/video receiver/home theater)


Gambar 3.4

Sisipkan kabel audio ke dalam AUDIO L ( kiri = putih) dibelakang DVD player dan ke dalam jack masukan penerima audio video.
Jika mempunyai penerima Dolby digital atau digital theater sisipkan kabel koaksial ke jack COAXIAL pada DVD player dan jack masukan digital dibelakang penerima. Koneksi ini memungkinkan penggunaan fungsi decoder dolby digital pada penguat AV atau penerima. Untuk itu juga harus mengatur perangkat keluaran Audio SPDIF/RAW atau SPDIF/PCM dalam menu pengaturan audio.
Hubungkan kabel video pilih salah satu dari 3 mode hubungan bila memilih satu koneksi mode, mode yang lain tidak diperlukan:
Koneksi video dasar
S-Video
Koneksi komponen video
Sisipkan kabel daya AC ke dalam saluran AC.
Mainkan DVD

Catatan:
Kabel coaxial bukan kabel coaxial antenna, ini merupakan kabel audio kualitas tinggi dengan jack RCA pada kedua ujungnya. Bila membeli ke toko tanyakan kabel coaxial audio DVD untuk kanal suara 5.1.
Jika memiliki penerima atau piringan satelit tambahkan DVD player ini tidak akan mempengaruhi koneksi.
Bila digunakan kabel coaxial, tidak diperlukan penggunaan kabel AUDIO.
Untuk penggunaan kabel coaxial diperlukan pengaturan keluaran audio ke SPDIF/RAW atau SPDIF/PCM.

Cukup Sekian yang dapat saya sampaikan dalam postingan kali ini, jika ada yang ditanyakan silahkan memberi komentar pada halaman ini, saran dan kritik juga saya terima untuk kelanjutan blog ini.
Terima kasih telah membaca dan kurang lebihnya Mohon Ma’af.

Sumber :
Waluyanti, Sri, dkk. Mei 2008. Buku Direktorat PSMK Untuk Tehnik AudioVideo

Prinsip kerja DVD player

DVD player memiliki tugas menemukan dan membaca data yang disimpan sebagai bump pada DVD. Memandang seberapa kecil bump. DVD player merupakan peralatan yang harus m

ampu membaca ukuran kecil dengan tepat. Pengarah terdiri dari tiga komponen dasar utama:
Sebuah pengarah motor pemutar disc. Pengarah motor mengendalikan putaran dengan teliti antara 200 dan 500 rpm, tergantung pada track mana yang dibaca.
Sistem laser dan lensa untuk memfokuskan bump dan membacanya. Cahaya berasal laser memiliki panjang gelombang lebih pendek (640 nm) dari pada cahaya laser dalam CD player (780 nanometer), sehingga memungkinkan laser DVD memfokuskan lubang DVD yang lebih kecil.
Tracking mechanism yang dapat menggerakkan susunan laser sehingga berkas laser dapat mengikuti spiral track. Sistem tracking juga harus mampu menggerakkan laser pada resolusi mikro.
Dalam DVD player, terdapat bit teknologi komputer yang baik meliputi pembentukan data ke dalam blok data yang dapat dimengerti dan juga mengirimkannya kembali ke DAC dalam kasus data audio video, atau ke komponen lain secara langsung dalam format digital dalam kasus digital video atau data.

Dasar kerja DVD player adalah memfokuskan laser pada track bump. Laser dapat fokus juga pada bahan semi transparan reflektif dibelakang lapisan terdekat atau dalam kasus disc lapisan ganda, melalui lapisan ini dan bahan reflektif di dalam lapisan yang lebih dalam. Berkas laser dilewatkan melalui lapisan policarbonat, lapisan reflektif di belakang memantulkannya dan menumbuk piranti opto elektronik pendeteksi perubahan cahaya. Bump memantulkan cahaya dengan cara berbeda dibandingkan area datar dari disc dan sensor opto elektronik mendeteksi perubahan cahaya yang dipantulkan. Pengarah elektronik menginterpretasikan perubahan pantulan sebagai susunan pembacaan bit-bit yang kemudian tersusun dalam byte.

Bagian paling keras dari pembacaan DVD adalah mempertahankan berkas laser memusat di atas track data. Pemusatan merupakan pekerjaan dari sistem tracking. Sebagaimana DVD player, sistem tracking harus menggerakkan laser keluar secara terus menerus. Bila gerakan laser keluar dari senter disc, bump bergerak melalui laser pada kecepatan yang bertambah. Ini terjadi karena linier, atau tangensial, kecepatan bump sama dengan jari-jari kali kecepatan perputaran disc. Maka sebagaimana gerakan laser keluar, gelendong motor pemintalan DVD harus melambat sedemikian sehingga bump berjalan melewati laser pada suatu kecepatan yang tetap dan data yang diubah disc pada kelajuan tetap.

Suatu hal yang menarik bahwa jika DVD mempunyai lapisan kedua, awal track data lapisan menjadi di luar disc sebagai ganti di dalam. Ini memungkinkan player transisi secara cepat dari satu lapisan ke berikutnya, tanpa menunda pengeluaran data, karena ini tidak harus menggerakkan laser kembali ke senter dari disc untuk membaca lapisan berikutnya.

Menjelaskan alat perbedaan media rekam VCD dan DVD

VCD (Video Compact Disc) atau MPEG1 atau DAT menggunakan media rekam CD (Compact Disc) biasa sebagai alat atau media untuk memutar kembali/playback.

DVD Video (Digital Versatile Disc Video) atau MPEG2 atau VOB menggunakan media rekam DVD sebagai alat untuk memutar kembali/playback.

Dari pernyataan diatas, disini berarti akan dibahas perbedaan media rekam untuk VCD dan DVD-Video yaitu media rekam CD dan DVD.

Perbedaan Media Rekam VCD dan DVD

1. Dilhat dari hal ukuran Track dan Pitch

DVD memiliki ukuran pit lebih kecil dari CD. Pit adalah lubang (galian) kecil atau tekanan yang sedikitdi atas permukaan disc yang mengijinkan pickup laser untuk membedakan antara kondisi digital berlogik 0 dan1. DVD sisi tunggal, lapisan tunggal dapat menyimpan sekitar tujuh kali lebih banyak dari pada CD. Sebagian besartambahan ini berasal dari pit dan track pada DVD lebih kecil.


2. Dilihat dari Track space / spasi tiap track

Jalur track pada DVD 2,16 kali lebih kecil dan panjang pit minimum, untuk DVD lapisan tunggal adalah 2,08 kalilebih kecil dari pada CD. Fitur spasi track antar pit spiral pada DVD lebih tipis. Dalam susunan demikianDVD player membaca format DVD dengan ukuran pit lebih kecil dan spasi track lebih tipis, jenis laser yang digunakanberbeda karena menghendaki cahaya dengan berkas yang lebih sempit. Ini merupakan satu dari sebagian besar alasanmengapa CD player tidak dapat membaca DVD, sementara DVD player mampu membaca CD audio).





3. Dilihat dari kapasitas lapisan pada single side – single layered

Sebagaimana telah diketahui DVD-5, merupakan konstruksi yang paling sederhana format ini mampumenyimpan 4,7 GB data digital. Angka 5 dalam DVD-5 signifikan dengan mendekati kapasitas data 5 GB, sedangkankapasitas CD hanya 650 MB. Informasi digital ini mendekati dua jam video digital dan audio video, atau 74 menituntuk
musik DVD audio resolusi tinggi.

4. Dilihat dari Panjang Gelombang Sinar Laser (ƛ)

Keduanya sama-sama pakai sinar laser merah untuk pembaca datanya. Bedanya ada di panjang gelombang. Sinar laser merah pada CD panjang gelombangnya adalah 780 nm, sedangkan DVD menggunakan sinar laser merah ber-panjang gelombang 650 nm.



5. Dilihat dari NA/Diafragma atau pengatur lensa Fokus
Besarnya NA atau Diafragma untuk CD Nilainya 0,45 dan untuk DVD nilainya 0,6. Semakin besar nilainya, semakin kecil titik fokus yang bisa dibuat oleh lensa. Besarnya diafragma mempengaruhi jarak lapisan data dengan mata laser.
Ketebalan keping adalah 1,2 mm, anggap saja lapisan yang mengkilap adalah lapisan atas dan lapisan yang berlabel adalah lapisan bawah. Pada CD Lapisan data terletak di lapisan bawah sendiri dan bersentuhan langsung dengan lapisan label. Sedangkan lapisan data DVD terletak di tengah-tengah keping, atau 0,6 mm dari lapisan atas. Coba ambil keping cd yang sudah tak terpakai, coba gores labelnya dengan uang logam ato benda lain yang mirip. Ketika digores labelnya, lapisan datanya juga ikut terkelupas. Bila digores semuanya maka akan menghasilkan keping CD yang bening. Berbeda dengan DVD, bila digores labelnya, lapisan datanya akan tetap hidup tenang ditengah keping.


Sumber dari :
1. Waluyanti, Sri, dkk. Mei 2008. Buku Direktorat PSMK Untuk Tehnik AudioVideo. “BAB VII Sistem Reproduksi Sinyal Audio Video”.
